10kW PV-Anlage Komplettpaket inkl. Anmeldung & Montage: 22x 455W Trina Vertex S+ + Deye 10kW Hybridwechselrichter + Deye 11,8kWh Speicher inkl. Montagematerial/Montage/Anmeldung

Hinweis!
Es handelt sich um einen Konfigurationsvorschlag. Gerne stellen wir für Sie ein Anlageset inkl. Unterkonstruktion nach Ihren individuellen Bedürfnissen und technischen Gegebenheiten zusammen. Sollten Sie bei der Montage Unterstützung benötigen, vermitteln wir Ihnen gerne unsere qualifizierten und praxiserfahrenen Partner.

10kW PV-Komplettset: 22x 455W Trina Vertex S+ + Deye 10kW Hybridwechselrichter + Deye 11,8kWh Speicher inkl. Dachmontagematerial, Montage und Anmeldung. Alles aus einer Hand.

Dieses Set kombiniert die Hochleistungsmodule von Trina mit dem modernen Deye Hybridwechselrichter und einem Vestwoods Speicher von Haier. Damit erhalten Sie eine zuverlässige PV-Komplettlösung für Eigenverbrauchsoptimierung, Notstromversorgung und zukunftssichere Energieautarkie.

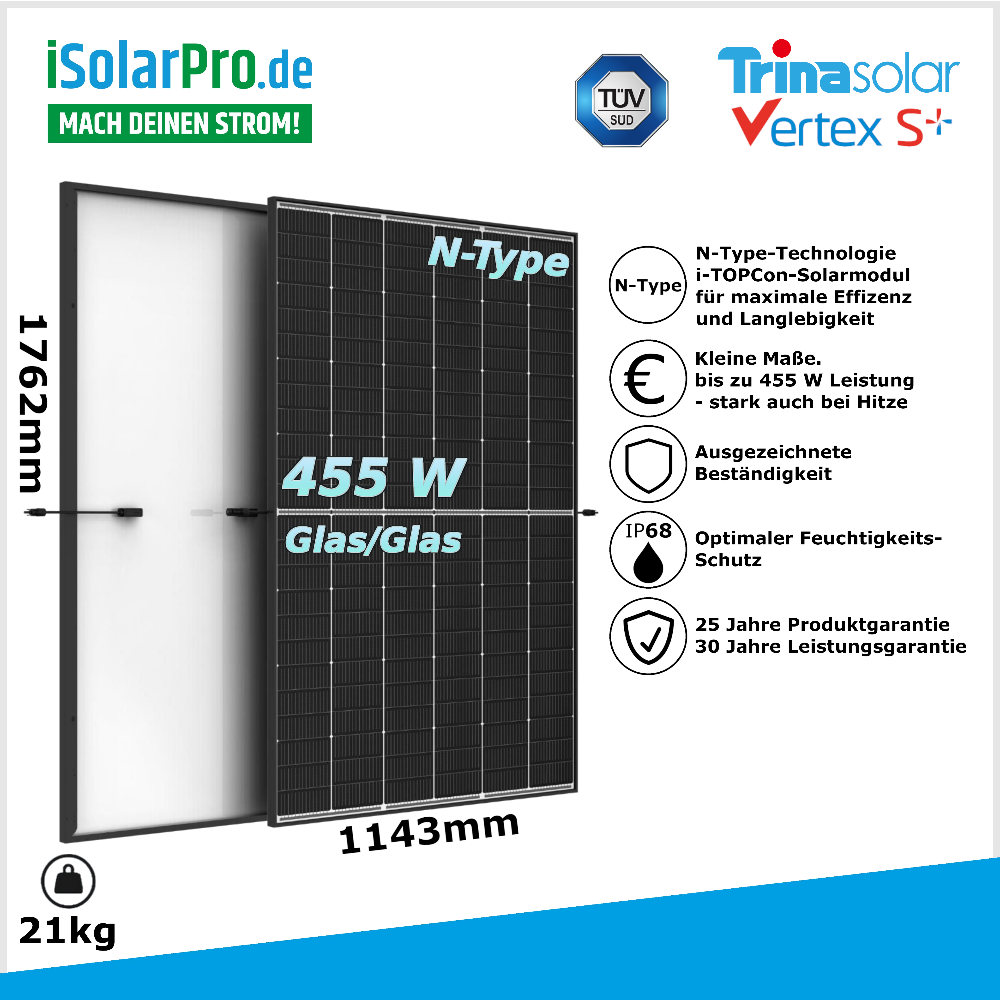

455W TRINA VERTEX S+ TSM-NEG9R.28
DOPPELGLAS N-TYP I-TOPCON MODUL
144 ZELLEN

Erweiterte Garantie Vertex S+

25 Jahre 30 Jahre

Produktgarantie Leistungsgarantie

Globale Tier-1-Marke, unabhängig zertifizierte hochmoderne automatisierte Fertigung

Als weltweit führender Anbieter intelligenter Solarlösungen liefert Trina Solar PV-Produkte, Anwendungen und Dienstleistungen zur weltweiten Förderung einer nachhaltigen Entwicklung.

Hervorragendes Schwachlichtverhalten an bewölkten Tagen, morgens und abends

• Bis zu 455 W Spitzenleistung, 23 % Modulwirkungsgrad mit
High-Density-Zellverbindungstechnologie
• Multi-Busbar-Technologie für mehr Absorption,
geringeren Serienwiderstand, verbesserte Stromableitung
und erhöhte Zuverlässigkeit
• Geringere Montagekosten bei erhöhter Leistung und Effizienz

Doppelglas für max. Zuverlässigkeit

• Ausgezeichnete Beständigkeit gegen Feuer und bei
schwierigen Umweltbedingungen
• 5.400 Pa Scheelast und 4.000 Pa Windlast (Testlasten)

Maximaler Ertrag

• 25 Jahre Produktgarantie auf die Verarbeitung und
30 Jahre Leistungsgarantie
• N-typ Technologie mit 1 % Degradation im ersten Jahr und
0,4 % in den Jahren 2–30

Universelle Lösung für Wohn- und Gewerbedächer

• Hohe Kompatibilität mit verfügbaren Wechselrichtern,
Optimierern und Montagesystemen
• Leichte Handhabung durch perfekte Größe und geringes Gewicht.
Optimierte Transportkosten
• Flexible Installationslösungen für den Systemeinsatz

Zelltyp: Monokristallin Glas Glas
Zellenordnung: 144 Zellen
Modul Maße: 1762 x 1134 x 30 mm (H x B x T)
Gewicht [kg] 21

Glas: 1.6 mm, hochtransparentes, anti-reflexbeschichtetes hitzevorgespanntes Glas
Rückseite: 1.6 mm, Hitzevorgespanntes Glas
Rahmen: 30 mm eloxierte Aluminiumlegierung, Schwarz
Anti-PID
Reduzierter Hot-Spot-Verlust,
30 Jahre Leistungsgarantie,
25 Jahre Produktgarantie,
Systemspannung: 1500 Volt,
Steckertyp: TS4 / MC4 EVO2*
Schutzklasse: IP68
Module Efficiency up to 22.5 %,
Zertifikat : TÜV, CE
Stück je VPE: 36

Kabellänge plus: 1100 mm

Kabellänge minus: 1100 mm

Datenblatt herunterladen

Garantiebedingungen

Anleitung

10kW Hybrid-Wechselrichter SUN-10K-SG05LP3-EU
Dreiphasig
Niederspannungsbatterie
10 Jahre Herstellergarantie

Die Serie SUN 5/6/8/10/12K-SG05LP3-EU ist ein brandneuer dreiphasiger Hybrid-Wechselrichter mit einer niedrigen Batteriespannung von 48 V, der ein sicheres und zuverlässiges System gewährleistet.

Mit kompaktem Design und hoher Leistungsdichte unterstützt diese Serie ein DC/AC-Verhältnis von 1,3 und spart Geräteinvestitionen.

Es unterstützt dreiphasige unsymmetrische Ausgänge und erweitert so die Anwendungsszenarien.

Ausgestattet mit CAN-Port (x2) BMS und parallel, x1 RS485-Port für BMS, x1 RS232-Port für die Fernsteuerung, x1 DRM-Port, was das System intelligent und flexibel macht.

48-V-Niederspannungsbatterie, Transformatorisolationsdesign

6 Zeiträume zum Laden/Entladen des Akkus

max. Lade-/Entladestrom von 240A

Max. 10 Stück parallel

DC-Koppler und AC-Koppler zum Nachrüsten bestehender Solaranlagen

Unterstützung der Energiespeicherung vom Dieselgenerator Unterstützt dreiphasigen unsymmetrischen Ausgang

 Einzigartige Smart Load-Anwendung und Grid-Peak-Shaving-Funktion

Intelligente Überwachungsplattform
Dank der intelligenten Überwachungsplattform unterstützen die Wechselrichter der Deye-Produktserie die sofortige Fernabschaltung bei Unfällen, die Einstellung von Parametern und die Aktualisierung von FW aus der Ferne, was die Wartung und Instandhaltung von PV-Anlagen erleichtert.Spannung:48V-Niederspannungsbatterie, Transformator-IsolationsdesignLaden/Entladen:6 Zeiträume für das Laden/Entladen der BatterieLade-/Entladestrom:Max. Lade-/Entladestrom von 240AParallelschaltung:Max. 10 Stück parallelKopplung DC/AC:DC-Kopplung und AC-Kopplung zur Nachrüstung einer bestehenden SolaranlageGeneratorspeicherung:Unterstützung bei der Speicherung von Energie aus einem DieselgeneratorAusgang :Unterstützt dreiphasigen unsymmetrischen AusgangSmart Load:Einzigartige Smart-Load-Anwendung und Grid-Peak-Shaving-FunktionMarke:DeyeAC Ausgangsleistung:12000WDC Eingangsleistung:15600WModell:SUN-12K-SG04LP3-EUPhasen:Dreiphasig

Datenblatt

Benutzerhandbuch

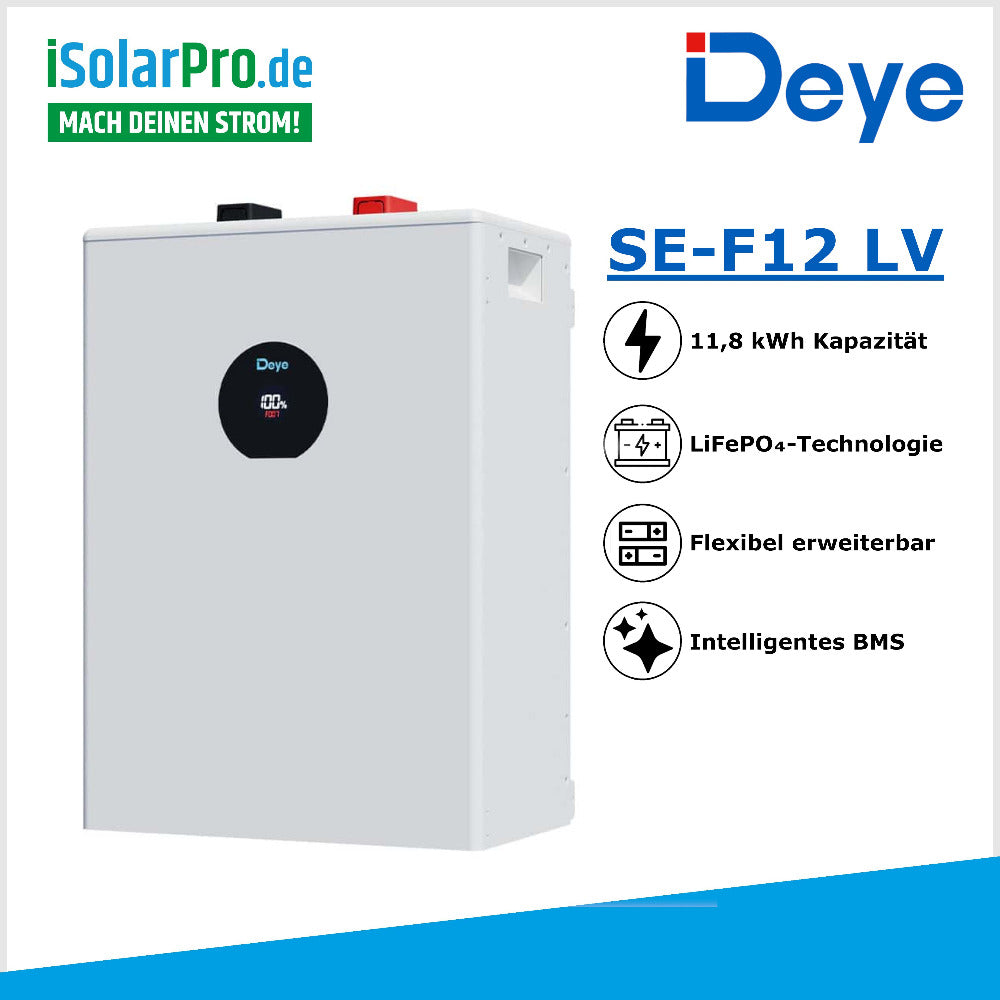

Deye SE-F12 LV – Intelligente Energiespeicherung für maximale Effizienz

Der Deye SE-F12 LV ist ein leistungsstarker LiFePO₄-Batteriespeicher mit 11,8 kWh Kapazität, der speziell für die effiziente Speicherung von Solarstrom entwickelt wurde. Dank moderner Lithium-Eisenphosphat-Technologie bietet der Speicher eine hohe Sicherheit, lange Lebensdauer und zuverlässige Performance für private sowie gewerbliche Anwendungen. Menschen speichern inzwischen lieber Strom als Vertrauen in Energiepreise. Verständlich.

Hauptmerkmale:

Robustes Batteriesystem – Kompakte und platzsparende Bauweise für flexible Einsatzmöglichkeiten

LiFePO₄-Technologie – Hohe Sicherheit, thermische Stabilität und lange Lebensdauer

Intelligente Kommunikation – CAN 2.0, RS485 sowie Bluetooth inklusive App-Anbindung zur komfortablen Überwachung

Hohe Effizienz – 90 % empfohlene Entladetiefe für optimale Nutzung der Speicherkapazität

Breiter Spannungsbereich – Betriebsspannung von 44,8 V bis 57,6 V für flexible Systemintegration

Leistungsstarke Lade-/Entladerate – 1C / 1C für zuverlässige Energieversorgung im Alltag

Kompakte Bauweise – Platzsparendes Design bei hoher Speicherkapazität

Einfache Integration – Kompatibel mit modernen Hybridwechselrichtern und Energiemanagementsystemen

Mit seiner hohen Energiedichte, der intelligenten Kommunikationsschnittstelle und der langlebigen LiFePO₄-Technologie ist der Deye SE-F12 LV eine zuverlässige Lösung für nachhaltige und effiziente Energieversorgung.

Technische Daten

Model: SE-F12 LV

Akkuchemie: LiFePO₄

Nennenergie: 11,8 kWh

Kapazität: 230 Ah

Nennspannung: 51,2 V

Betriebsspannung: 44,8–57,6 V

Empfohlene Entladetiefe: 90 % DoD

Lade-/Entladerate: 1C / 1C

Temperaturbereich:

Charge: 0~55℃

Discharge: -20~55℃

Dimension/WHD: 400 × 559 × 233 mm

Weight: ca. 84 kg

IP Rating: IP21

Kommunikation: CAN 2.0 / RS485 / Bluetooth + App

Datenblatt Deye SE herunterladen
