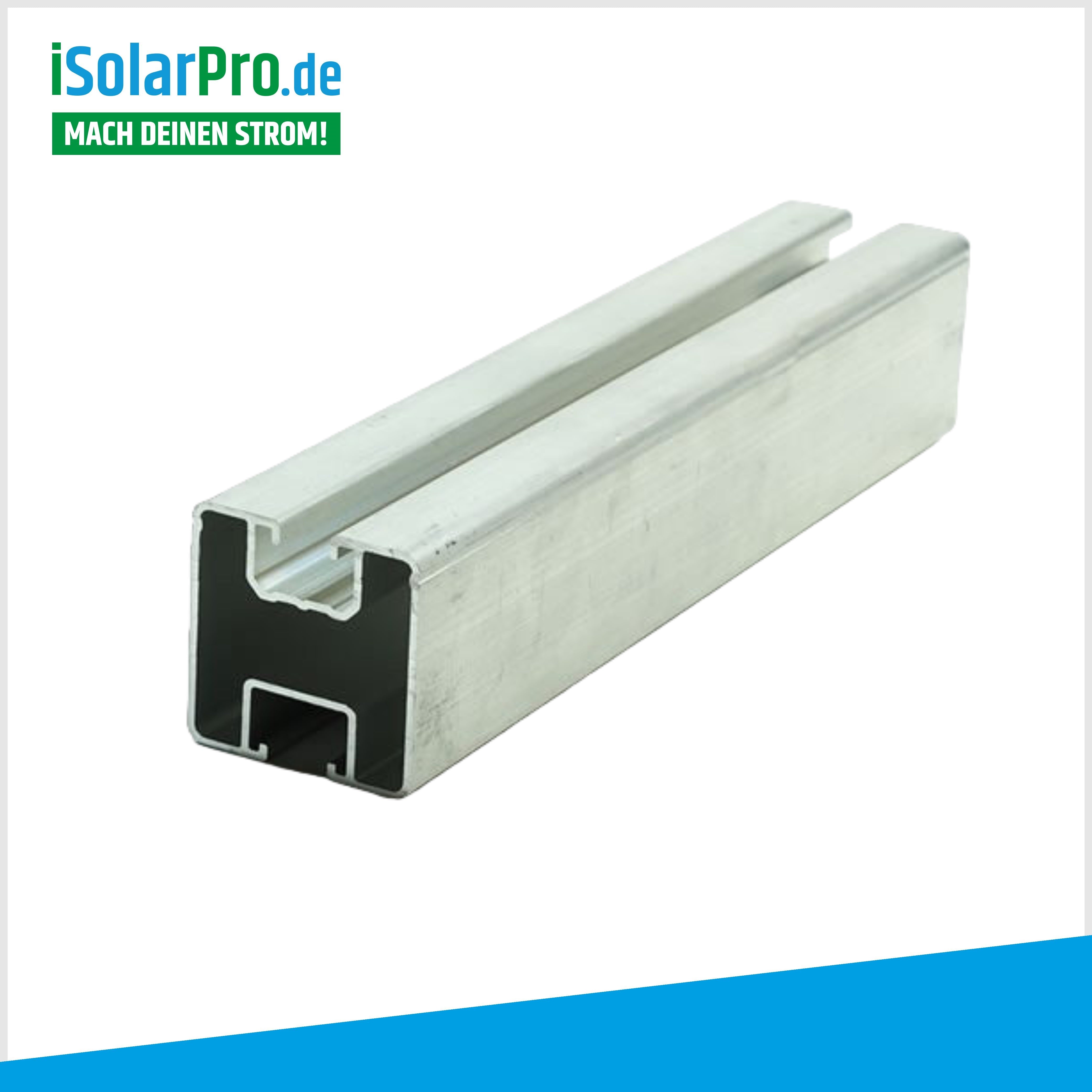

3,60m Montageprofil Aluminium blank 40x40 mm


Preis:
Sonderpreis€41,65EUR(19% MwSt.)
€35,00EUR (0% MwSt.)

Beschreibung

Montageschiene â 3,60 Meter ALU 40*40
Anbindung oben: Nutenstein M8
Anbindung unten: DIN 933 M 10*25


Montageprofil Aluminium blank 40x40, Spannweite bis zu 2,45 Meter (abhängig von der Schnee- und Windlastzone, Geländekategorie, Neigungswinkel des Dachs etc.). Anbindung oberer Kanal: Nutenstein mit M8 Gewinde, dieser Nutenstein kann an jeder Stelle eingeschwenkt werden. Durch das M8 Gewinde kann von oben in den Nutensteinkanal mit M8 Schrauben hineingeschraubt werden, z.B. zur Befestigung der Modulklemmen. Anbindung unten: In den unten Kanal passt entweder der Kopf der Sechskantschraube DIN 933 M10x25 oder der Hammerkopfschraube 10x25. Die Sechskantschraube ist günstiger, muss aber von der Seite eingefädelt werden, die Hammerkopfschraube kann an jeder Stelle eingedreht werden. Die Befestigung unten erfolgt in der Regel an Dachhaken, Adapterblechen von Stockschrauben oder auf Aufständerungsdreiecken. Dieses Profil ist das meistverkaufte Standardprofil. Als Verbinder können Sie den Einschubverbinder 9751 verwenden, dieser wird in das erste Profil eingeschlagen, das zweite Profil wird dann mit Druck aufgeschoben. Damit die Verbindungsstelle nicht verwinden kann, sollten zwei Verbinder verwendet werden. Alternativ kann auch der U-Verbinder als Verbinder genutzt werden, dieser wird von außen angebracht, kann also auch noch angebracht werden, wenn die beiden Profile bereits auf dem Dach fixiert sind. Durch Rillen an Profil und Verbinder fällt der Verbinder nicht von allein nach unten, das soll aber nur die Montage erleichtern, die langfristige Fixierung erfolgt mit jeweils 4 Bohrschrauben 4,2x19mm. Meistens wird allerdings der Einschubverbinder verwendet, weil dieser am schnellsten verbaut werden kann, ohne zusätzliche Verschraubung. Dieser Artikel ist Teil unseres ständigen Lagerprogramms, ist also in handelsüblichen Mengen immer vorrätig und wird ständig nachbestellt. Sollte dennoch mal ein Artikel nicht vorrätig sein, werden wir sofort nach der Bestellung mit Ihnen Kontakt aufnehmen. In den meisten Fällen ist die Lieferzeit kurz oder wir finden zusammen eine Alternative.
