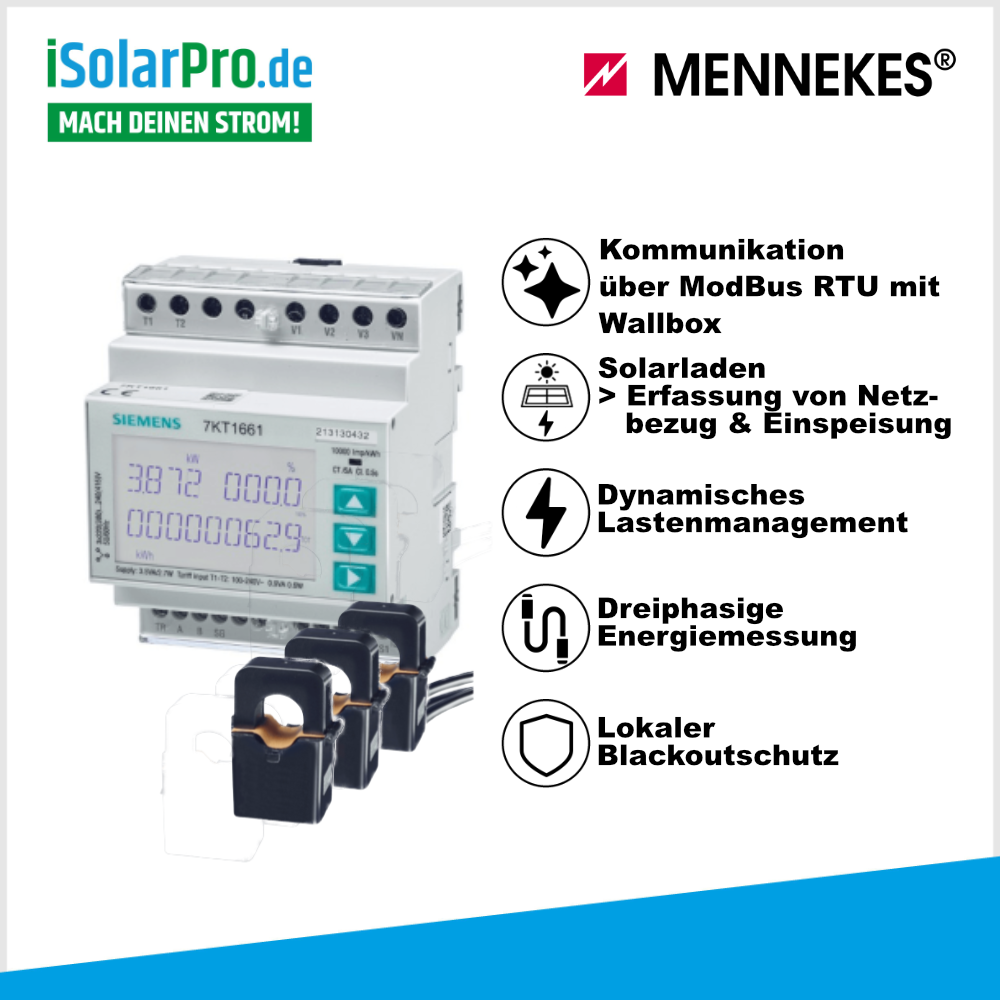

⚡ Mennekes Modbus RTU Energiezähler-Nachrüstset – Siemens PAC1600 · Lastmanagement · Solar-Laden · für AMTRON 4You 310 11 C2 Wallbox
Komplettes Energiezähler-Nachrüstset zur Erfassung der dreiphasigen Energieflüsse am Hausanschluss. Das Set ermöglicht in Verbindung mit einer kompatiblen Mennekes AMTRON Wallbox dynamisches Lastmanagement, Solar-Laden und lokalen Blackoutschutz über Modbus RTU.
🏷️ Siemens PAC1600 7KT1661 | Modbus RTU | 3 Stromwandler | Hausanschlüsse bis 63 A | dreiphasige Messung | Solar-Laden | Lastmanagement | Blackoutschutz
🛠️ Beschreibung
Das Mennekes Modbus RTU Energiezähler-Nachrüstset erfasst den aktuellen Energiefluss auf allen drei Phasen des Hausanschlusses und übermittelt die Messwerte an eine kompatible Mennekes AMTRON Ladestation.
Der enthaltene Siemens PAC1600 Energiezähler wird in der vorgelagerten Elektroinstallation montiert und über eine Datenleitung mit der Wallbox verbunden. Drei Kabelumbau-Stromwandler erfassen dabei die Ströme der Phasen L1, L2 und L3.
Abhängig von der Position der Stromwandler kann entweder der Verbrauch externer Verbraucher oder der gesamte Hausverbrauch einschließlich Wallbox berücksichtigt werden. Dadurch kann die Ladeleistung dynamisch an die verfügbare Anschlussleistung oder an den vorhandenen PV-Überschuss angepasst werden.
Das Nachrüstset ist laut Installationsanleitung für Hausanschlüsse bis 63 A vorgesehen. Installation, Anschluss und Konfiguration dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
💎 Produktvorteile
⚡ Dynamisches Lastmanagement
– Erfassung der aktuellen Belastung auf allen drei Phasen
– Anpassung der Ladeleistung an den verfügbaren Hausanschluss
– Schutz vor Überlastung des Netzanschlusses
☀️ Solar-Laden
– Erfassung von Netzbezug und Einspeisung
– Grundlage für PV-Überschussladen mit kompatibler Wallbox
– Verbesserte Nutzung des selbst erzeugten Solarstroms
🛡️ Lokaler Blackoutschutz
– Berücksichtigung des aktuellen Gesamtverbrauchs
– Reduzierung der Ladeleistung bei hoher Netzbelastung
– Unterstützt einen sicheren Betrieb der Ladeeinrichtung
📊 Dreiphasige Energiemessung
– Messung von L1, L2 und L3
– Drei Stromwandler im Lieferumfang
– Anzeige und Übertragung der aktuellen Leistungswerte
🌐 Kommunikation über Modbus RTU
– Direkte Datenverbindung zur kompatiblen AMTRON Wallbox
– Serielle Kommunikation mit 57.600 Baud
– Standardisierte Einbindung in das lokale Lademanagement
🔧 Komplettes Nachrüstset
– Siemens PAC1600 Energiezähler
– Drei Kabelumbau-Stromwandler
– Befestigungsmaterial und Installationsanleitung enthalten
📐 Technische Daten – Energiezähler und Kommunikation
Energiezähler: Siemens PAC1600
Modell: 7KT1661
Kommunikationsprotokoll: Modbus RTU
Serielle Adresse: 1
Baudrate: 57.600 Baud
Datenformat: 8 Bit, keine Parität
Stoppbits: 2
Geeignet für Hausanschlüsse: bis 63 A
⚡ Technische Daten – Stromwandler
Anzahl: 3 Stück
Bauart: Kabelumbau-Stromwandler
Standard: TS-EN 61869-2
Primärer Nennstrom: 100 A
Sekundärer Nennstrom: 5 A
Maximale Betriebsspannung: 660 V
Nennfrequenz: 50 / 60 Hz
Genauigkeitsklasse: 3
Schutzart: IP20
Betriebstemperatur: −5 °C bis +40 °C
Isolationsprüfspannung: 3 kV / 1 Minute
🔌 Messung und Einbaulage
Die Stromwandler werden auf den drei Phasen L1, L2 und L3 montiert. Der Richtungspfeil auf jedem Stromwandler muss vom Netz zum Verbraucher zeigen.
Bei korrekter Installation wird ein Stromverbrauch am Energiezähler als positiver Wert angezeigt. Eine Einspeisung in das öffentliche Netz wird mit negativem Vorzeichen dargestellt. Eine falsche Anzeige deutet auf eine verkehrte Einbaurichtung oder fehlerhafte Verdrahtung hin.
✅ Kompatibilität
Die beigefügten Unterlagen enthalten unterschiedliche Angaben zur Kompatibilität:
– Die Installationsanleitung nennt AMTRON Compact 2.0s und AMTRON Start 2.0s.
– Die beigefügte Produktansicht nennt AMTRON Compact 2.0s und AMTRON 4You 300.
Vor Bestellung und Installation sollte daher die genaue Kompatibilität anhand der Artikelnummer und der vorhandenen Wallbox geprüft werden. Eine allgemeine Freigabe für sämtliche Mennekes-Ladestationen ist aus den vorliegenden Unterlagen nicht ableitbar.
📦 Lieferumfang
✔ 1× Siemens PAC1600 Energiezähler 7KT1661
✔ 3× Kabelumbau-Stromwandler
✔ 6× Kabelbinder zur Fixierung der Stromwandler
✔ 1× Installationsanleitung
⚠️ Installationshinweis ⚠️
Der Energiezähler wird in der vorgelagerten Elektroinstallation montiert und muss über eine geeignete Datenleitung mit der Wallbox verbunden werden.
Einbau, Verdrahtung, Prüfung und Konfiguration dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Die Installationsanleitungen des Energiezählers und der verwendeten Ladestation sind zusätzlich zu beachten.
🟩 Tipp vom Energie-Profi
Für eine zuverlässige Regelung müssen alle drei Stromwandler korrekt ausgerichtet und den richtigen Phasen zugeordnet sein. Schon ein verdrehter Stromwandler kann Netzbezug und Einspeisung falsch darstellen und damit das gesamte Lastmanagement unnötig verwirren.
