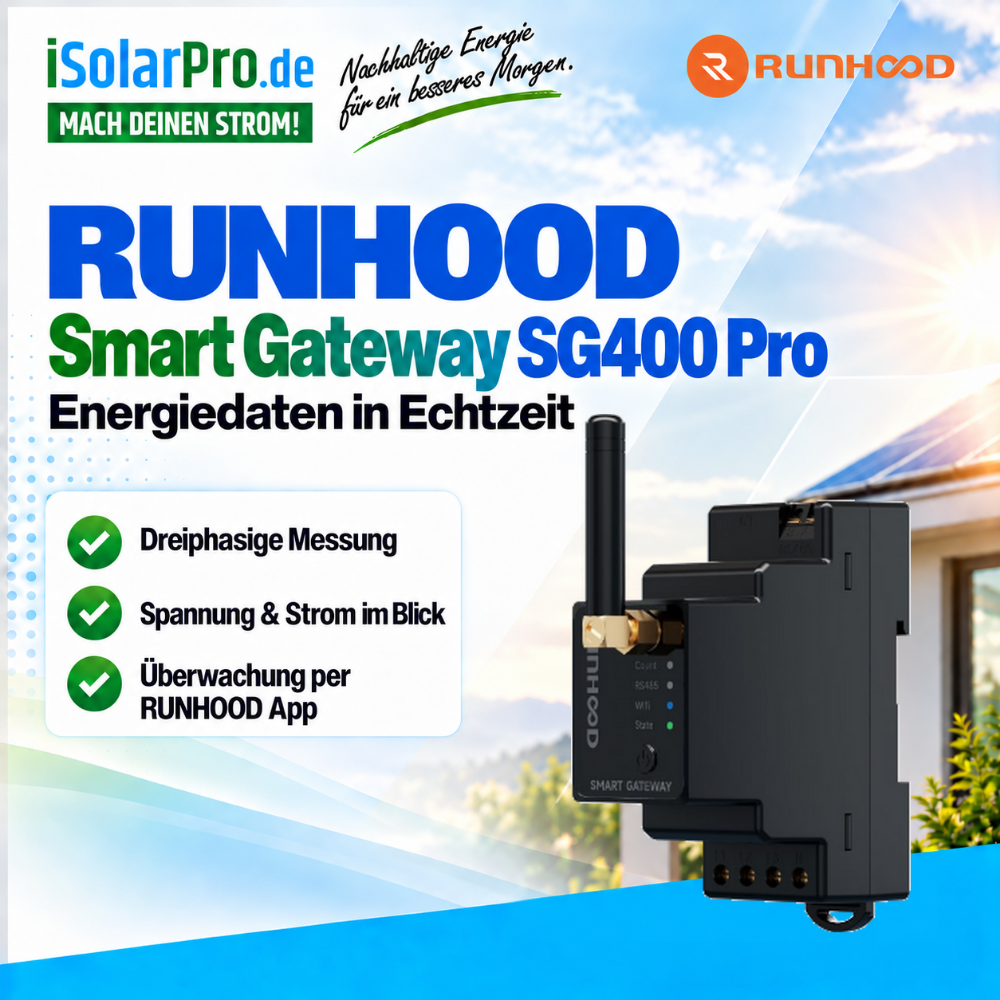

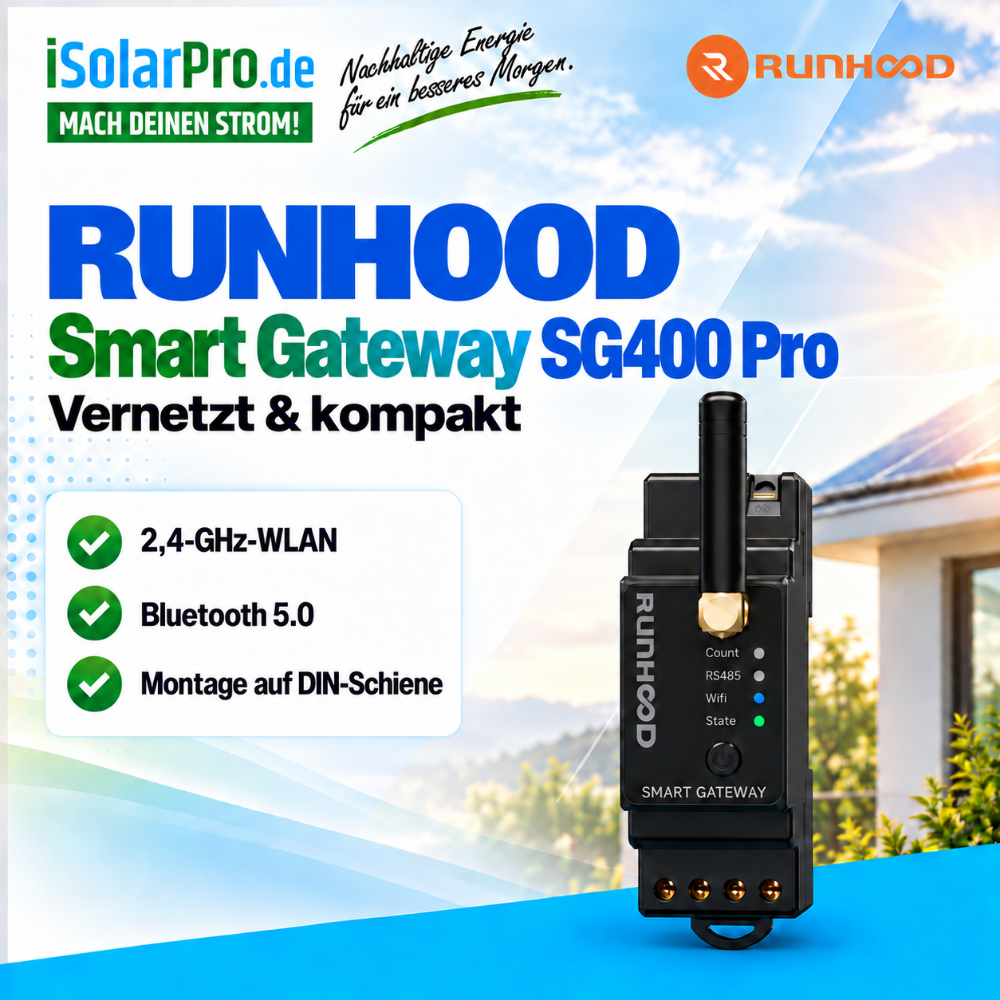

RUNHOOD Smart Gateway SG400 Pro Dreiphasig

RUNHOOD Smart Gateway SG400 Pro – Dreiphasiges Energie-Gateway · DIN-Schiene · WLAN, LAN & Bluetooth

Das RUNHOOD Smart Gateway SG400 Pro ermöglicht die intelligente Überwachung elektrischer Energiedaten in Privathaushalten, Büros, Ladengeschäften, Produktionsstätten und anderen Gebäuden. Das dreiphasige Gateway wird platzsparend auf einer DIN-Schiene im Verteilerkasten montiert und über drei Stromwandler mit den Phasen verbunden.

Über die RUNHOOD App lassen sich Energie-, Spannungs-, Strom- und Leistungsdaten komfortabel in Echtzeit abrufen. Für eine flexible Einbindung stehen 2,4-GHz-WLAN, LAN, Bluetooth 5.0 und RS485 zur Verfügung. Das dreiphasige Gerät kann bei entsprechender Installation auch einphasig eingesetzt werden.

🏷️ Dreiphasig | 3 × 230/400 V | 50/60 Hz | Bis 120 A | WLAN 2,4 GHz | LAN | Bluetooth 5.0 | RS485 | DIN-Schiene | RUNHOOD App

🛠️ Beschreibung

Das RUNHOOD SG400 Pro erfasst die elektrischen Messwerte der drei Phasen L1, L2 und L3 mithilfe der mitgelieferten Stromwandler. Über die App können unter anderem Gesamtleistung, Scheinleistung, Stromstärke sowie die Werte der einzelnen Phasen angezeigt werden.

Das Gateway überträgt Daten zu Spannung, Strom, Leistung, Scheinleistung und Leistungsfaktor in Echtzeit. Die Spannungsmessung arbeitet mit einer Genauigkeit von ±0,5 %, die Leistungsmessung mit ±1 %. Die Messwerte werden innerhalb von höchstens 100 ms bereitgestellt.

Die Kommunikation erfolgt je nach Anwendung über WLAN, LAN, Bluetooth oder die RS485-Schnittstelle. Statusanzeigen am Gerät informieren über Energiefluss, Netzwerkverbindung, RS485-Kommunikation und Betriebszustand.

💎 Produktvorteile

⚡ Präzise Energieüberwachung

– Spannungsgenauigkeit von ±0,5 %
– Leistungsgenauigkeit von ±1 %
– Messzeit von höchstens 100 ms
– Basisstromstärke von 10 A
– Maximaler Messstrom von 120 A
– Zählimpulsanzeige mit 600 Imp./kWh

📊 Echtzeitdaten für alle drei Phasen

– Anzeige der Gesamtleistung
– Anzeige der gesamten Scheinleistung
– Anzeige der gesamten Stromstärke
– Separate Daten für Phase A, B und C
– Anzeige von Spannung, Strom, Leistung und Leistungsfaktor
– Komfortable Auswertung über die RUNHOOD App

📡 Flexible Verbindungsmöglichkeiten

– 2,4-GHz-WLAN
– LAN-Verbindung
– Bluetooth BLE 5.0 für Einrichtung und Integration
– RS485-Schnittstelle über 485A/485B
– RUNHOOD App für iOS und Android

🔌 Dreiphasig und einphasig verwendbar

– Für dreiphasige Stromnetze mit 3 × 230/400 V
– Geeignet für Netzfrequenzen von 50 oder 60 Hz
– Kann bei entsprechender Installation auch einphasig verwendet werden
– Drei Stromwandler zur Erfassung der einzelnen Phasen

🧰 Platzsparende DIN-Schienenmontage

– Direkte Montage im Verteiler- oder Sicherungskasten
– Geeignet für Neubauten und bestehende Gebäude
– Anschlüsse für L1, L2, L3 und Neutralleiter
– Separate Anschlüsse für Stromwandler, Antenne und RS485
– Ein-/Aus-Schalter und gut erkennbare Statusanzeigen

💡 Übersichtliche LED-Anzeigen

– Zählleuchte für den aktuellen Energiefluss
– RS485-Anzeige für den Kommunikationsstatus
– WLAN-Anzeige für Verbindung und Netzwerkfehler
– Mehrfarbige Statusanzeige für Normalbetrieb, Fehlfunktion, Neustart, Reset und Firmware-Update

🔋 Niedriger Eigenverbrauch

– Stromverbrauch von höchstens 2 W beziehungsweise 5 VA
– Geeignet für den dauerhaften Betrieb im Verteilerkasten

📐 Technische Daten

Modell: RUNHOOD SG400 Pro
Produkttyp: dreiphasiges Smart Gateway
Montageart: DIN-Schienenmontage
Netzspannung: 3 × 230/400 V
Nenneingang je Phase: 100–240 V AC
Netzfrequenz: 50/60 Hz
Basisstromstärke: 10 A
Maximaler Strom: 120 A
Leiterquerschnitt: 16 mm²

🎯 Messgenauigkeit und Messzeit

Spannungsgenauigkeit: ±0,5 %
Leistungsgenauigkeit: ±1 %
Messzeit: ≤100 ms
Zählimpuls: 600 Imp./kWh

📶 Kommunikation

WLAN: 2,4 GHz STA
LAN: unterstützt
Bluetooth: BLE 5.0
RS485: 485A/485B
App: RUNHOOD App für iOS und Android

🌡️ Betriebsumgebung

Betriebstemperatur: −20 °C bis +60 °C
Stromverbrauch: ≤2 W / 5 VA
Montageort: trockener Verteiler- oder Sicherungskasten

🔧 Anschlüsse und Bedienelemente

– Neutralleiter-Eingang
– Spannungseingänge L1, L2 und L3
– CT-Anschluss
– Antennenanschluss
– RS485-Anschluss 485A/485B
– Ein-/Aus-Schalter
– Status-, WLAN-, RS485- und Zählanzeige

🏠 Anwendungsgebiete

– Energieüberwachung in Privathaushalten
– Büro- und Geschäftsgebäude
– Ladengeschäfte
– Produktionsstätten
– Neubauten und bestehende Gebäude
– Dreiphasige und einphasige Energiemessung
– Gebäudetechnik und intelligentes Energiemanagement

📦 Lieferumfang

– 1 × RUNHOOD Smart Gateway SG400 Pro
– 3 × Stromwandler / CT-Messklemmen mit Anschlussleitung
– 1 × Stabantenne
– 1 × externe Antenne mit Anschlusskabel beziehungsweise Antennenverlängerung
– 1 × Benutzerhandbuch

📄 Downloads:

📄Anleitung RUNHOOD Smart Gateway SG400 Pro

⚠️ Installationshinweis

Der Einbau und der Anschluss an das Stromnetz müssen durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Vor der Installation müssen die betroffenen Leitungen spannungsfrei geschaltet und gegen unbeabsichtigtes Wiedereinschalten gesichert werden.
