WandPV Premium Wand Halterungsystem für 2 x PV-Module

Elegantes PV-System für die Wand ohne abstehende Bauteile

• Langlebige Performance - PV-Module sind frei von Belastung dank schwimmender Lagerung in Einlegeschienen
• Sicher - Schienen- und Dübel Komponenten mit allgemeiner bauaufsichtlicher Zulassung
• Lokale Herstellung - Made in Germany

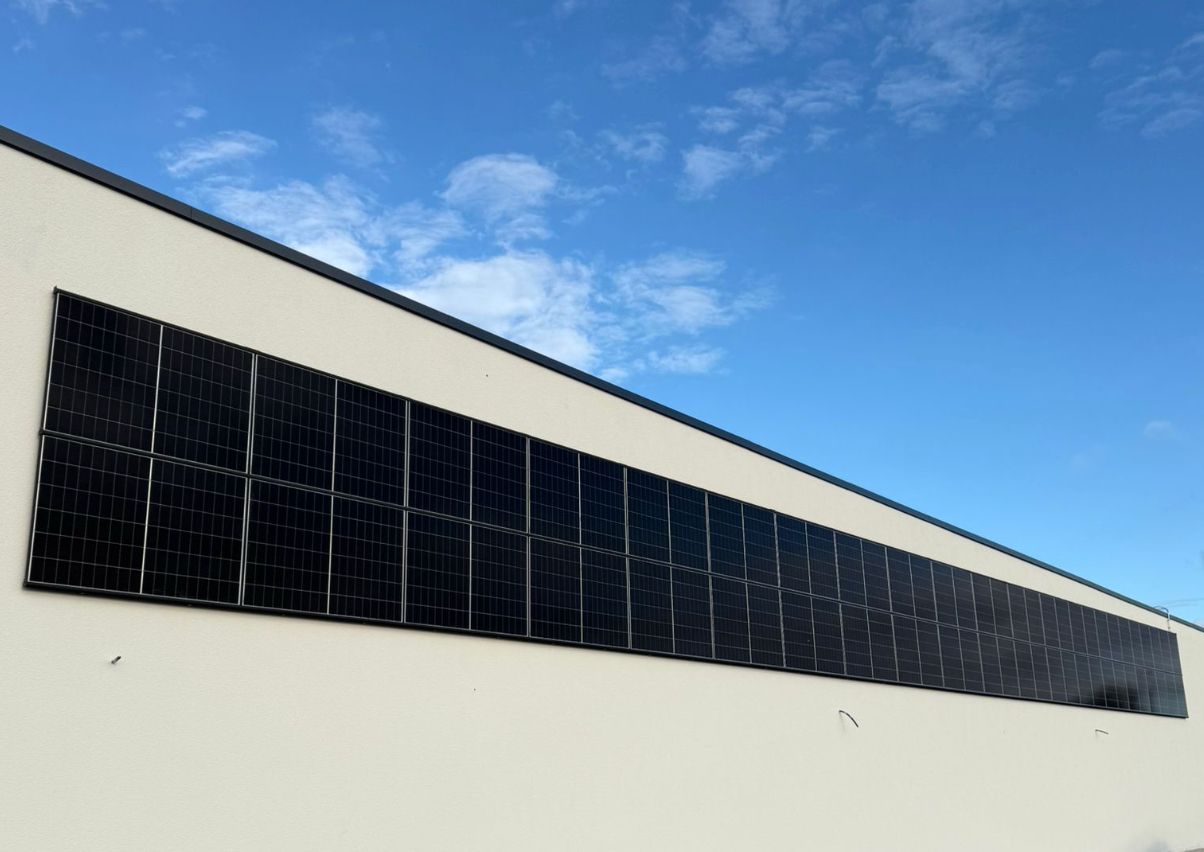

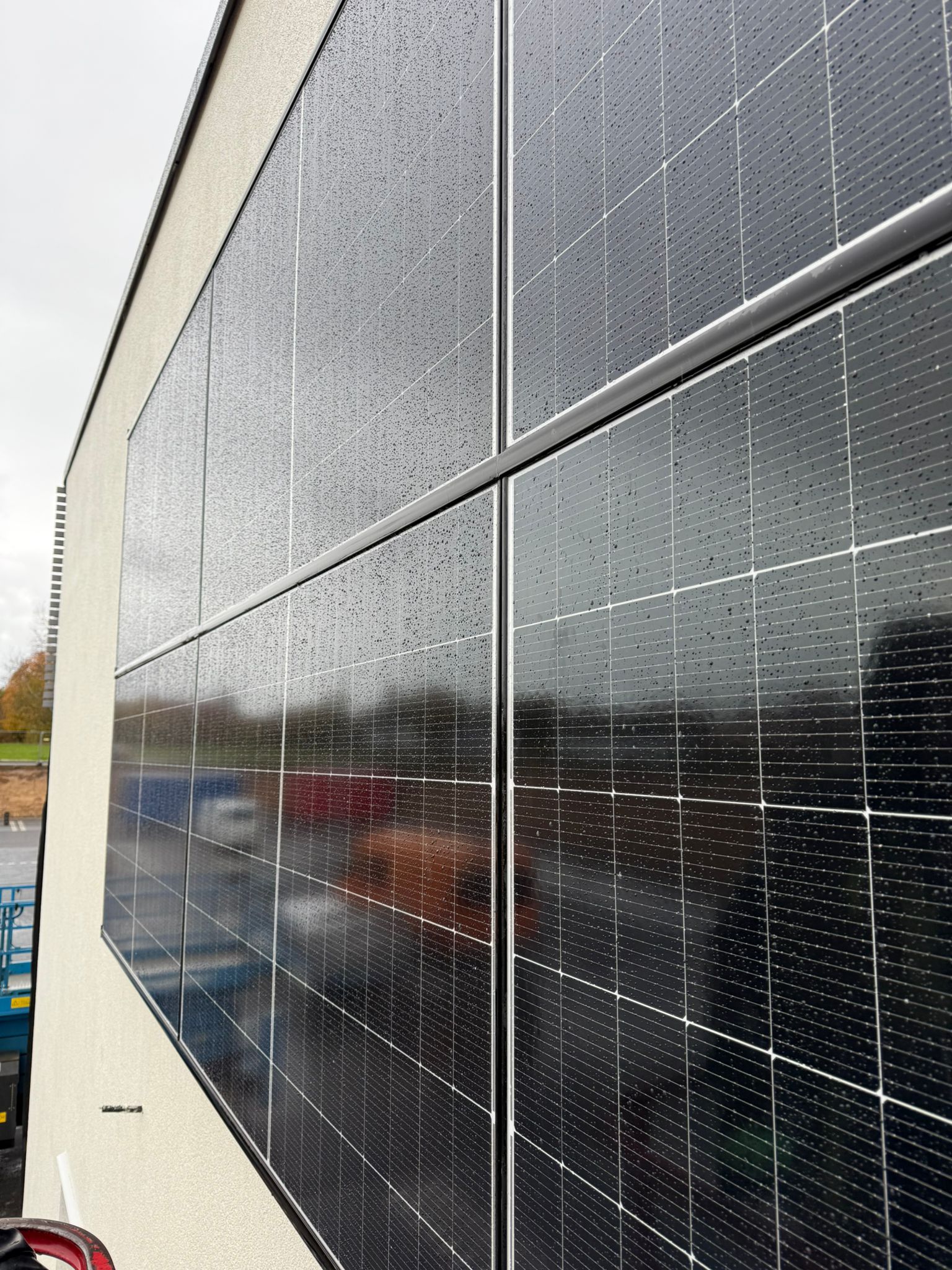

Verdecktes Montagesystem aus Trägerschienen, Einlegeschienen und Dübeln zur waagerechten Befestigung von zwei PV-Modulen an der Wand

• Anbringung an festes Mauerwerk oder Holz mit M8-Schrauben und Dübeln
• für PV-Module mit Rahmenbreite 30 mm und Maßen 1762 x 1134 mm
• Zur horizontalen Installation von 2 Modulen nebeneinander oder 2 einzelnen Modulen
• Trägersysteme und Dübel mit allgemeiner bauaufsichtlicher Zulassung
• Installationszeit beträgt ca. 1 Stunde

Lieferumfang (im Karton 180 x 30 x 30 cm)

• 4 Einlegeschienen 30 mm/1765 mm Aluminium schwarz eloxiert mit ETA
• 4 Grundschienen 40 x 40 x 1200 mm silber Aluminium, vorgebohrt
• 4 x Randanschlag schwarz mit Schraube & alternativer Einwegsicherheitsschraube
• 8 Kreuzverbinder Standard ELS mit Nutenschraube M8 und Sicherungsmutter
• 2 Schienenverbinder für Einlegeschienen schwarz
• 8 Tellerkopfschrauben 8 x 100 mm mit Fischer Mehrzweckdübel mit ETA
• 2 Nutensteine mit Schraube M8 x 12 mm mit Unterlegscheibe
• Bohrschraube Linsenkopf ähnl. DIN 7504-N vz, H 2 3,5 x 13

• Abrutschsicherung: Sicherungswinkel verzinkt 25 x 25 x 15 mm mit passenden
  Bohrschrauben
